P-0101 / 10

Pour accéder aux réseaux enterrés et les entretenir.

Section carrée: 400 → 1 000 mm
Section ronde: Ø 600 → Ø 1 200 mm
Béton: Dosé à 350 kg/m³
Armature: T08 · T12 · TS 4,5 mm

Demander un devisVoir les fiches techniques

§ APrésentation

Un regard permet d'accéder à un réseau enterré pour le contrôler et l'entretenir. C'est aussi là que les canalisations se raccordent.

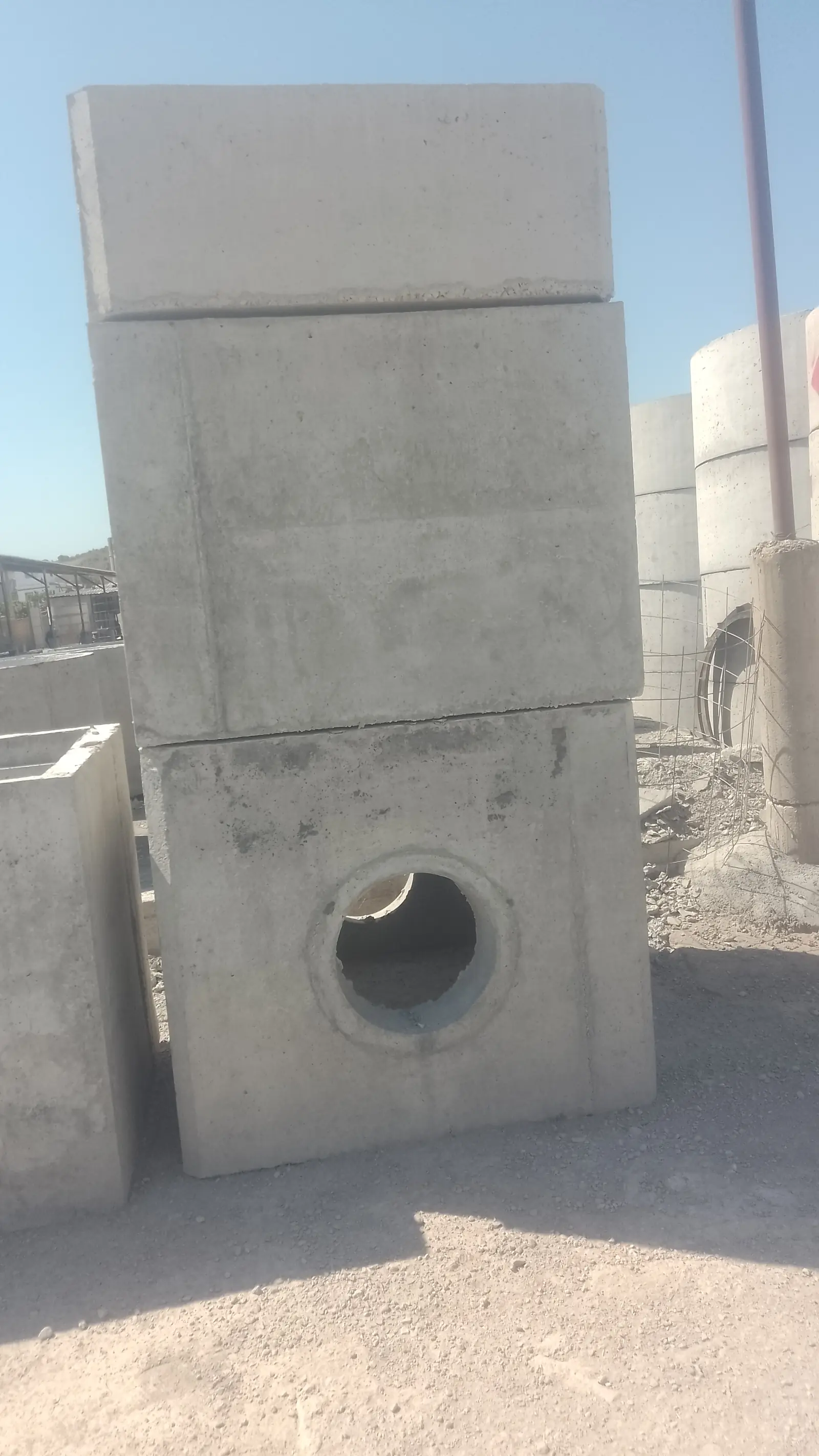

Nous en fabriquons en section carrée, de 400 à 1 000 mm à l'intérieur, et en section ronde, de Ø 600 à Ø 1 200 mm. Les rehausses de 0,50 m et 1 m donnent de la profondeur, et chaque regard se ferme par une dallette en béton.

§ BApplications

Réseaux d'assainissement
Réseaux d'eaux pluviales
Réseau principal (regard rond Ø 800 mm)
Branchements particuliers (regards ronds Ø 600 et Ø 800 mm)

§ CEn bref

Regard 80 carré — élévationNon à l'échelle · pl. 01

Section carrée: 400 → 1 000 mm
Section ronde: Ø 600 → Ø 1 200 mm
Béton: Dosé à 350 kg/m³
Armature: T08 · T12 · TS 4,5 mm

§ DDimensions disponibles

Dimensions et poids.

Ces chiffres viennent de nos fiches techniques et de notre catalogue. Vous ne trouvez pas la dimension qu'il vous faut ? Demandez-nous.

Regards carrés

Source : Fiches techniques Regard 40, 50, 60, 80 et 100 carré

Modèle	Dim. intérieures (mm)	Dim. extérieures (mm)	Ø sortie	Ferraillage	Poids
Regard 40	400 × 400 × 400	560 × 560 × 500	200 mm	Treillis soudé 4,5 mm	200 kg
Regard 50	500 × 500 × 600	700 × 700 × 700	200 mm	Treillis soudé 4,5 mm	500 kg
Regard 60	600 × 600 × 700	800 × 800 × 800	200 mm	T08, maille 150 mm	600 kg
Regard 80	800 × 800 × 1 000	1 100 × 1 100 × 1 100	430 mm	T12, maille 150 mm	1 640 kg
Regard 100	1 000 × 1 000 × 1 000	1 300 × 1 300 × 1 100	430 / 500 mm	T12, maille 150 mm	2 140 kg

← Faire défiler le tableau →

Fond de regard : 100 mm. Béton dosé à 350 kg/m³.

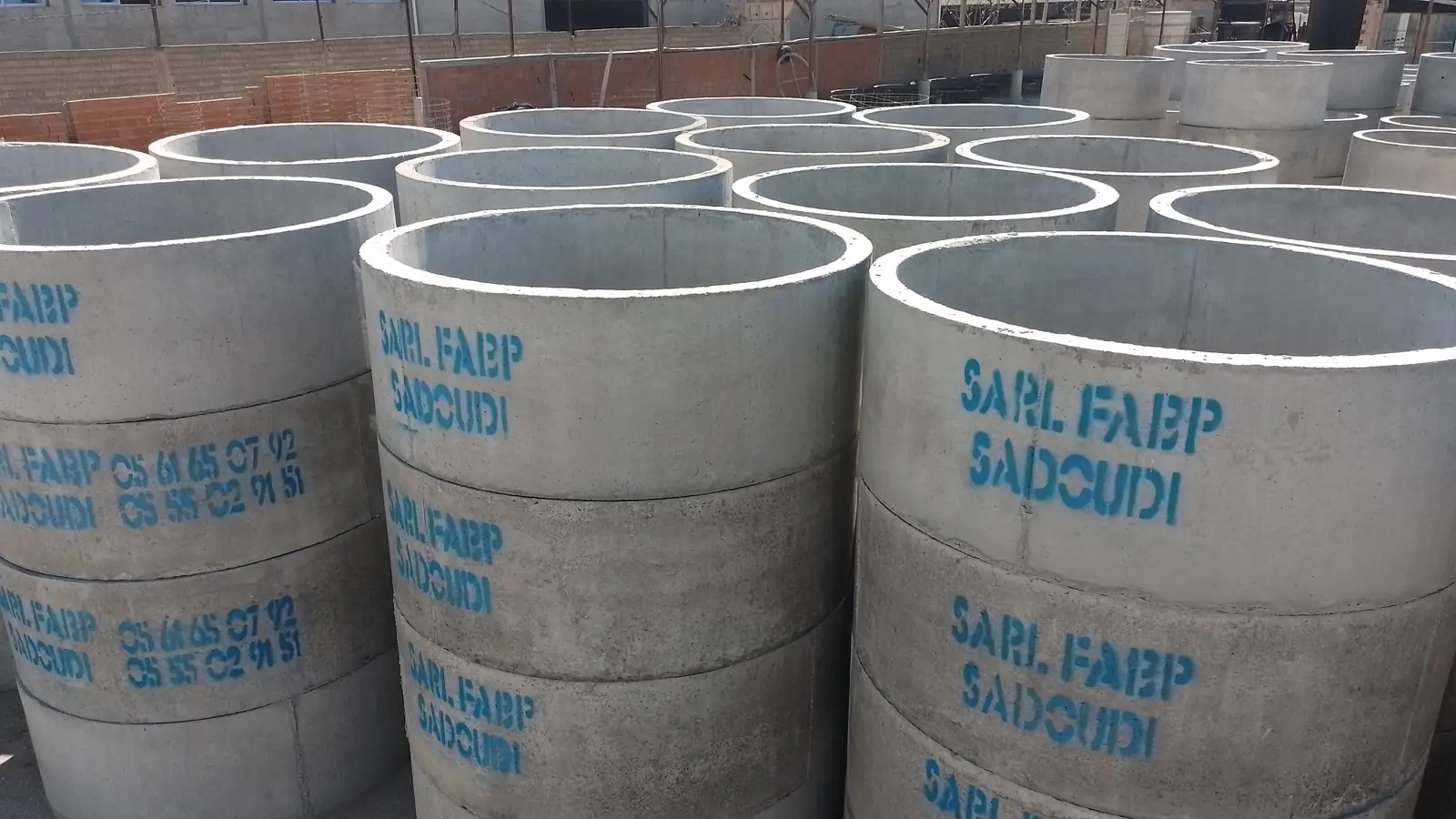

Regards ronds Ø 800 et Ø 1 000

Source : Fiche technique Regards ronds — catalogue avril 2021, p. 7

Section	Hauteur	Paroi	Ø sortie	Ferraillage	Poids
Ø 800 mm	1 100 mm	15 cm	430 mm	T12	1 220 kg
Ø 1 000 mm	1 100 mm	15 cm	430 mm	T12	1 780 kg

← Faire défiler le tableau →

Rallonges disponibles en 0,50 m et 1 m.

Regard rond Ø 1 200 (extérieur octogonal)

Source : Fiche technique Regard 120 rond

Dim. intérieures	Dim. extérieures	Ø sortie	Ferraillage	Poids
Ø 1 200 × H 1 200 mm	1 500 × 1 500 × H 1 200 mm	530 / 550 mm	T12, maille 150 mm	2 100 kg

← Faire défiler le tableau →

Rehausses carrées

Source : Fiche technique Rehausse 80 carré · Dépliant produits

Modèle	Dim. intérieures (mm)	Dim. extérieures (mm)	Parois	Ferraillage	Poids
Rehausse 80 — H 1 000	800 × 800 × 1 000	1 100 × 1 100 × 1 000	150 mm	T12, maille 150 mm	1 500 kg
Rehausse 80 — H 500	800 × 800 × 500	1 100 × 1 100 × 500	150 mm	T12, maille 150 mm	800 kg
Rehausse 100	1 000 × 1 000 × H 500 / 1 000	—	—	—	—

← Faire défiler le tableau →

Rehausse 100 : dimensions indiquées sur le dépliant produits, sans fiche technique détaillée.

Autres éléments listés dans le catalogue (avril 2021)

Regard rond Ø 1 000 mm, H 1,00 m — T12, rallonges H 0,50 m et 1,00 m
Regard rond Ø 800 mm (réseau principal) — base H 1,00 m T12, rallonges H 0,50 m et 1,00 m
Regard rond Ø 600 mm (branchement particulier) — bases de trois hauteurs, treillis soudé 4,5
Regard rond Ø 800 mm (branchement particulier) — bases de deux hauteurs, treillis soudé 4,5
Regard carré 0,80 m — sorties gauche, droite et face
Dallettes en béton pour regards ronds et carrés
